Những khó khăn của ngành
Những thách thức của phương pháp truyền thống — cải tạo nhà cũ
Chi phí nhân công caoViệc đục phá và bóc gạch tốn kém chi phí nhân công, khiến giá thành cải tạo luôn ở mức cao. | Bụi bặm khắp nơiCông tác đục phá tạo ra lượng bụi lớn, ảnh hưởng nghiêm trọng đến môi trường sinh hoạt. |
Thời gian thi công kéo dàiĐục phá – Ốp lát lại – Bảo dưỡng, toàn bộ quy trình mất nhiều tuần lễ. | Phải dọn trống toàn bộ nhàDi chuyển đồ đạc, tạm thời chuyển chỗ ở – gây xáo trộn lớn đến sinh hoạt hàng ngày. |
Giải pháp Sơn Phủ Đổi Màu Gạch Men Gốc Nước Thế Hệ Mới của SNYTO
Không cần bóc gạch, không cần di dời toàn bộ đồ đạc trong nhà. Làm mới toàn bộ gạch ốp tường và lát sàn trong thời gian ngắn. Chi phí thấp, thân thiện môi trường, khả năng chịu thời tiết tốt.
Giải pháp toàn diện xử lý tình trạng ố vàng, xuống cấp và kiểu dáng gạch lỗi thời – dễ dàng nâng cấp diện mạo không gian sống cũ của bạn.
Tổng quan giải pháp
Không đục phá, không bóc gạch. Chỉ một lớp sơn phủ, diện mạo hoàn toàn mới. Thi công xong sử dụng ngay.
|
|
Nguyên lý cốt lõi: Một đầu phân tử của chất trợ liên kết silane hình thành liên kết hóa học với các nhóm silanol trên bề mặt gạch, trong khi đầu còn lại phản ứng với các nhóm hữu cơ của nhựa – đây chính là yếu tố then chốt đảm bảo lớp sơn phủ đổi màu không bị bong tróc. |
Nguyên lý kỹ thuật
Chất trợ liên kết Silane — Liên kết hóa học, yếu tố then chốt chống bong tróc

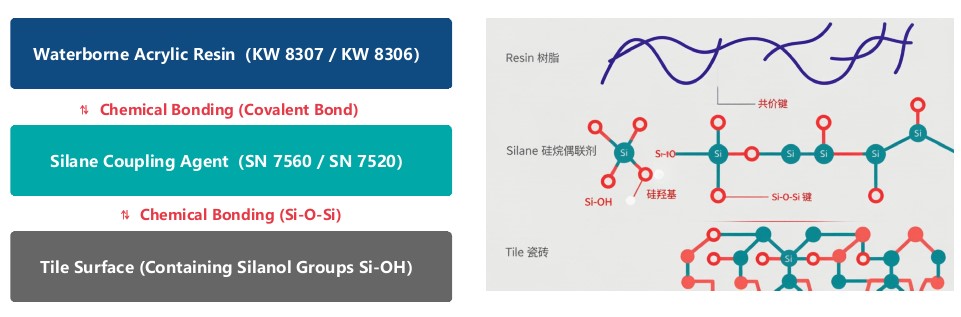

 Cơ chế hoạt động của chất trợ liên kết Silane |
Nhựa Acrylic gốc nước (KW 8307 / KW 8306)
% Liên kết hóa học (liên kết cộng hóa trị)
Chất trợ liên kết Silane (SN 7560 / SN 7520)
% Liên kết hóa học (Si-O-Si)
Bề mặt gạch (chứa nhóm Silanol Si-OH)
Một đầu phân tử liên kết với bề mặt gạch, đầu còn lại phản ứng với nhựa nền, tạo thành lớp giao diện bền chắc, đảm bảo lớp sơn phủ đổi màu bền lâu và không bong tróc.
Hệ thống công thức
Sơn phủ đổi màu gạch — Công thức thử nghiệm
| STT | Nguyên liệu | Mô tả | KW 8307 (%) | KW 8306 (%) | Hướng dẫn thao tác |
|---|---|---|---|---|---|
| 1 | KW 8307 / KW 8306 | Nhựa acrylic gốc nước / Kehuai | 50 | 50 | Phân tán tốc độ trung bình–cao trong 20–30 phút, kiểm tra hiện tượng rỗ bề mặt |
| 2 | Nước khử ion | — | 5 | 5 | |
| 3 | DMEA | Chất điều chỉnh pH | 0.1 | 0.1 | |
| 4 | SN-6792 | Chất phá bọt/SNYTO | 0.4 | 0.4 | |
| 5 | SN 9722 | Chất tạo đặc/SNYTO | 0.2 | 0.2 | |
| 6 | SN 9755 | Chất tạo đặc/SNYTO | 0.2 | 0.2 | |
| 7 | SN-9350A 6% | Chất chống lắng/SNYTO | 2 | 2 | |
| 8 | Bột màu Titan Dioxide 70% | Tự sản xuất | 28 | 28 | |
| 9 | Nước khử ion | — | 8.0 | 8.0 | Phân tán tốc độ trung bình trong 10–15 phút |
| 10 | DPnB + DPM | Chất trợ tạo màng | 5 | 5 | |
| 11 | SN-3781 | Chất san phẳng/SNYTO | 0.2 | 0.2 | |
| 12 | SN-4741 | Chất thấm ướt/SNYTO | 0.4 | 0.4 | |
| 13 | SN 9709 50% | Chất tạo đặc/SNYTO | 0.5 | 0.5 | |
| — | Tổng cộng | 100 | 100 |
Những điểm mấu chốt của công thức
| • Hàm lượng nhựa: 50%; có thể áp dụng đồng thời hai công thức |
| • Bột nhão titan trắng: 28% (tự pha chế nội bộ, chứa 70% titan dioxide R-996) |
| • Chất trợ tạo màng: 2% DPnB + 3% DPM, trộn trước với nước |
| • Liều lượng chất khâu mạch: 2% (SN7560 hoặc SN7520) |
| • SN7520 có thể cho trực tiếp vào trong quá trình pha chế sơn |
| • SN7560 cần được phối trộn theo tỷ lệ trước khi thi công |

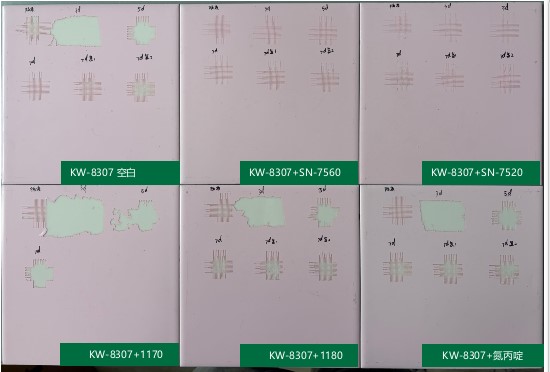

So sánh sàng lọc chất khâu mạch
Chất trợ liên kết Silane — Yếu tố then chốt cho liên kết hóa học và chống bong lớp
 |
| Chất khâu mạch | Loại | Qua đêm | 3 ngày | 7 ngày |
|---|---|---|---|---|
| SN 7560 | Silane | 0-2 | 0 | 0 |
| SN 7520 | Silane | 0-2 | 0 | 0 |
| 1170 | Carbodiimide | 2-5 | 5 | 5 |
| 1180 | Carbodiimide | 2-5 | 5 | 4-5 |
| Aziridine | Aziridine | 2-5 | 5 | 4-5 |
| Trắng (đối chứng) | / | 2-5 | 5 | 3-5 |
Ghi chú: Độ bám dính được đánh giá từ cấp 0 (tốt nhất) đến cấp 5 (kém nhất). Các chất khâu mạch gốc silane (SN 7560 / SN 7520) cải thiện độ bám dính rõ rệt, trong khi carbodiimide và aziridine gần như không có hiệu quả.
Kiểm tra hiệu năng · Độ bám dính
Độ bám dính vượt trội: Cấp 0–1
Vật liệu nền thử nghiệm: Gạch men nhỏ tráng men (chưa đánh bóng/chưa mài) | Tiêu chuẩn thử nghiệm: GB/T 9286-2021 | Cấp 0 = tốt nhất, Cấp 5 = kém nhất
Hệ KW 8306
| Thời gian | Trắng (đối chứng) | SN 7560 | SN 7520 | 1170 | Aziridine |
|---|---|---|---|---|---|
| Qua đêm | 5 | 2 | 2 | 5 | 5 |
| 3d | 5 | 0 | 0 | 5 | 5 |
| 5d | 5 | 0 | 0 | 5 | 5 |
| 7d | 5 | 0 | 0 | 5 | 5 |
Hệ KW 8307
| Thời gian | Trắng (đối chứng) | SN 7560 | SN 7520 | 1170 | Aziridine |
|---|---|---|---|---|---|
| Qua đêm | 2 | 0 | 0 | 2 | 2 |
| 3d | 5 | 0 | 0 | 5 | 5 |
| 5d | 5 | 0 | 0 | 5 | 5 |
| 7d | 3 | 0 | 0 | 5 | 4 |
Tóm tắt
|
Kiểm tra hiệu năng • Độ bám dính
Không có bất thường sau 40 ngày ngâm nước ở 40°C cộng với xử lý nước sôi trong 1 giờ.
Điều kiện thử nghiệm: Đóng rắn ở nhiệt độ phòng trong 3 ngày → Ngâm trong bể nước ấm 40°C trong 40 ngày → Đun sôi trong nước 1 giờ
| Hạng mục thử nghiệm | KW 8306+7560 | KW 8306+7520 | KW 8307+7560 | KW 8307+7520 |
|---|---|---|---|---|
| Ngâm nước 40°C trong 40 ngày | Không phồng rộp, không bong lớp | Không phồng rộp, không bong lớp | Không phồng rộp, không bong lớp | Không phồng rộp, không bong lớp |
| Ngâm nước sôi: 1 giờ | Không phồng rộp, không bong lớp | Không phồng rộp, không bong lớp | Không phồng rộp, không bong lớp | Không phồng rộp, không bong lớp |
| Độ bám dính ướt | Cấp 0–1 | Cấp 0–1 | Cấp 0–1 | Cấp 0–1 |
Kiểm tra hiệu năng • Độ ổn định bảo quản
Độ ổn định độ nhớt và hiệu năng bám dính vượt trội
KW 8306
Độ nhớt ban đầu: 88.5 KU → sau 50°C × 30 ngày còn 94.6 KU
Mức thay đổi: +6.1 KU
Độ bám dính sau bảo quản nhiệt: Cấp 0–1
Phản ứng làm đặc và độ nhớt ban đầu cao hơn một chút với cùng công thức. Độ nhớt tăng đáng kể sau khi bảo quản ở nhiệt độ cao.
KW 8307
Độ nhớt ban đầu: 83.2 KU → sau 50°C × 30 ngày còn 84.3 KU
Mức thay đổi: +1.1 KU
Độ bám dính sau bảo quản nhiệt: Cấp 0–1
Độ ổn định độ nhớt khi bảo quản ở nhiệt độ cao tương đối tốt hơn. Mức tăng độ nhớt thấp, độ ổn định bảo quản vượt trội.
Ưu điểm của SN 7520 trong hệ một thành phần Nhờ độ ổn định thủy phân vượt trội của SN 7520, chất khâu mạch có thể cho trực tiếp vào trong quá trình pha chế sơn ở hệ một thành phần. Sau 30 ngày bảo quản gia tốc nhiệt ở 50°C, độ nhớt chỉ tăng nhẹ, độ bám dính vẫn duy trì ở Cấp 0–1. |
Kiểm tra hiệu năng • Các tính chất cốt lõi khác
Độ cứng, khả năng chịu thời tiết, chống trơn trượt và khả năng chịu mài mòn tốt
| Chỉ tiêu hiệu năng | Yêu cầu | KW 8306+7560 | KW 8307+7560 | Giá trị đo được |
|---|---|---|---|---|
| Độ cứng bút chì | Bút chì Mitsubishi | Giá trị đo được | F | F-H |
| Khả năng chịu thời tiết (QUV 800 giờ) | ΔE ≤ 3 | 1.4 | 1.3 | GB/T 23987-2009 |
| Hệ số ma sát khô | > 0.5 | 0.72 | 0.71 | GB/T 4100-2015 |
| Khả năng chịu mài mòn | Giá trị đo được | 0.008 | 0.006 | GB/T 23999-2009 |
Về các tính chất cốt lõi khác, KW 8306 và KW 8307 gần như tương đương nhau, và cả hai đều đáp ứng yêu cầu sử dụng lâu dài cho sinh hoạt hàng ngày và môi trường ngoài trời.
Hệ phụ gia khuyến nghị
Bộ phụ gia đồng bộ — giải pháp công thức trọn gói.
| Loại phụ gia | Mã sản phẩm khuyến nghị | Đặc tính hiệu năng |
|---|---|---|
| Chất thấm ướt | SN 4741 | Khả năng thấm ướt bề mặt nền vượt trội, không tạo bọt |
| Chất phân tán | SN 1790 | Tính đa dụng cao, hiệu quả giảm độ nhớt tốt, độ ổn định bảo quản tốt |
| Chất phá bọt | SN 6724 | Chất phá bọt dùng trong nghiền, khả năng phá bọt và kìm hãm bọt tốt, tương thích tốt sau nghiền |
| Chất phá bọt | SN 6792 | Kết hợp hiệu quả phá bọt với khả năng tương thích tốt |
| Chất san phẳng | SN 3781 | Chất san phẳng gốc acrylic, khả năng san phẳng bước sóng dài vượt trội |
| Chất chống lắng | SN T9350A | Hiệu quả chống lắng và chống tách nước tốt |
Ưu điểm của hệ phụ gia
| ☑ Bộ phụ gia đồng bộ của SNYTO đảm bảo khả năng tương thích hệ thống vượt trội. |
| ☑ Thấm ướt & Phân tán: SN 4741 + SN 1790 đảm bảo bột màu phân tán đồng đều. |
| ☑ Hệ phá bọt: SN 6724 (dùng trong nghiền) + SN 6792 (dùng khi pha loãng) — phá bọt kép hiệu quả. |
| ☑ San phẳng & Chống lắng: SN 3781 + SN T9350A — bề mặt màng phẳng mịn và độ ổn định bảo quản tốt. |
Ghi chú: Toàn bộ dữ liệu được thu thập từ kết quả thử nghiệm theo phương pháp chuẩn trong phòng thí nghiệm. Liều lượng phụ gia có thể được điều chỉnh phù hợp theo công thức thực tế và điều kiện thi công.
Phạm vi ứng dụng
Ứng dụng rộng rãi, đáp ứng nhu cầu đa dạng
| Ban công | Phòng tắm | Nhà bếp | Cải tạo công trình thương mại |
Tổng kết ưu điểm giải pháp
Độ bám dính, khả năng chống thấm nước và chịu thời tiết vượt trội
Ưu điểm hiệu năng của giải pháp
| ☑ Độ bám dính vượt trội: Đạt Cấp 0 khi bổ sung SN 7560 / SN 7520 |
| ☑ Khả năng chống thấm nước vượt trội: Không có khuyết tật sau 40 ngày ngâm ở 40°C + thử nghiệm nước sôi 1 giờ |
| ☑ Độ ổn định bảo quản vượt trội: Ổn định bảo quản tốt với SN 7520; độ bám dính Cấp 0–1 |
| ☑ Khả năng chịu thời tiết vượt trội: Chênh lệch màu ΔE ≤ 1.4 sau 800 giờ thử nghiệm QUV |
KW-8307 — Hiệu năng toàn diện, lý tưởng cho khách hàng có yêu cầu hiệu năng cao
KW-8306 — Tính chất cốt lõi tương đương với hiệu quả chi phí tốt hơn, phù hợp cho khách hàng ưu tiên tiết kiệm chi phí
